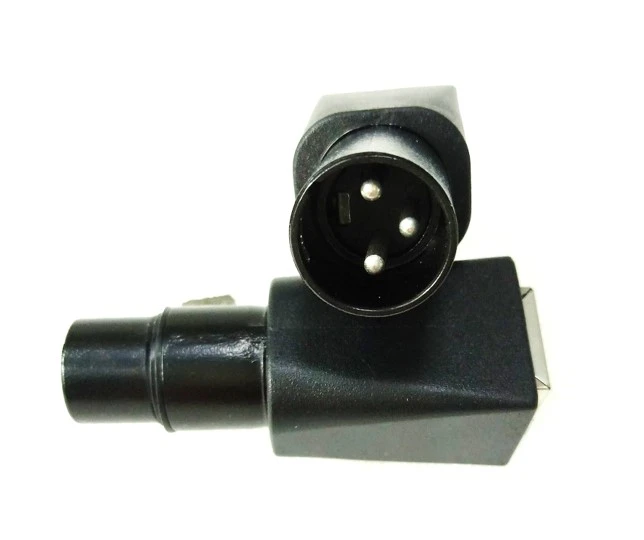

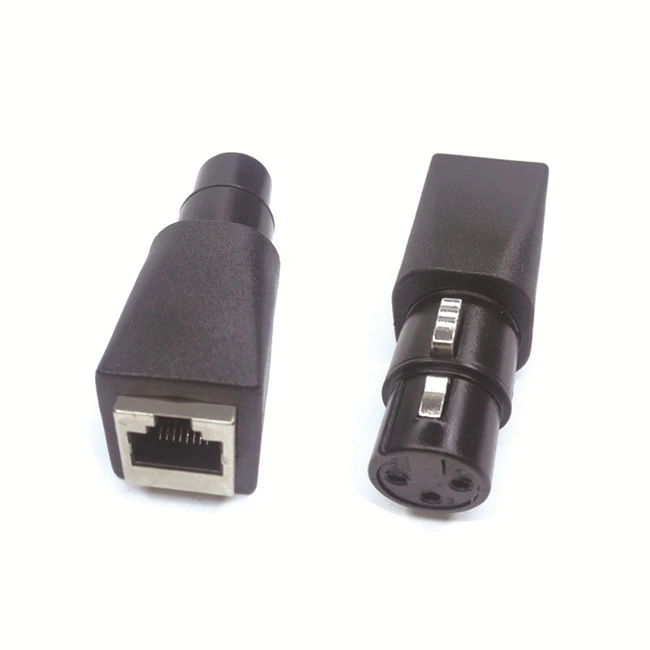

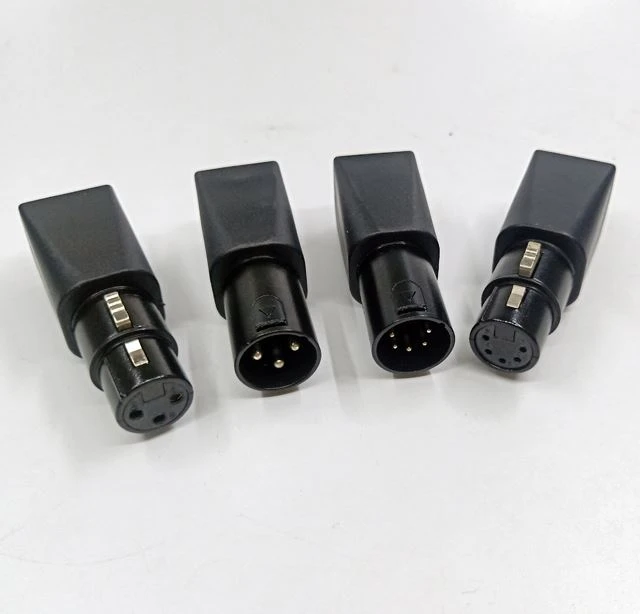

Złącze żeńskie XLR do męskiego RJ45

Fabryczne złącze żeńskie XLR do męskiego RJ45

XLR żeńskie na żeńskie RJ45

XLR żeńskie na żeńskie RJ45

XLR żeńskie na żeńskie RJ45

XLR żeńskie na męskie RJ45

XLR żeńskie na męskie RJ45

XLR żeńskie do RJ45

XLR, powszechnie znany jako Cannon, całkowicie różni się od analogowego kabla audio RCA (Lotus Head Interface) sposobem bezpośredniego przesyłania dźwięku. Interfejs Balanced Analog Audio wykorzystuje dwa kanały do ​​przesyłania tego samego sygnału, ale w przeciwnej fazie. Sygnał. Odbiorcze urządzenie końcowe odejmuje te dwa zestawy sygnałów, a sygnał zakłócający jest usuwany, uzyskując w ten sposób sygnał analogowy wysokiej jakości. Ten rodzaj złącza składa się z trzech styków, a mianowicie 1-- Masy; 2-- Gorący koniec (+ poziom); 3-- Zimny ​​koniec (- poziom). Oczywiście niektóre urządzenia przewidują, że 3 to hot-end (+poziom); 2 to zimny koniec (poziom -), w tym miejscu prosimy o dokładne zapoznanie się z instrukcją urządzenia.

Korzyści z XLR

Złącze XLR jest najczęściej używanym typem złącza w profesjonalnym systemie audio. Można go używać do przesyłania różnych sygnałów audio w systemie audio. Ogólnie rzecz biorąc, zbalansowane zaciski wejściowe i wyjściowe są połączone złączem XLR. W pewnym sensie użycie złączy XLR jest także jedną z cech profesjonalnych systemów audio, różniących się od cywilnego audio. Zalety to:

A. Zrównoważona metoda transmisji ma silne właściwości przeciwzakłóceniowe i jest dobra do transmisji na duże odległości (nie więcej niż 100 metrów).

B. Dzięki sprężynowemu urządzeniu blokującemu połączenie jest niezawodne i niełatwe do ściągnięcia.

C. Złącze określa kierunek przepływu sygnału, aby zapobiec błędom połączenia.

Wtyczki XLR dzielą się na męskie i żeńskie, a gniazda dzielą się także na męskie i żeńskie. Punktem styku wtyku męskiego jest pin, a punktem styku wtyku żeńskiego jest gniazdo. Zgodnie z międzynarodowymi konwencjami jako zaciski wyjściowe sygnału stosowane są wtyki lub gniazda męskie; Wtyki i gniazda żeńskie służą jako zaciski wejściowe sygnału.

Do transmisji danych najczęściej używany jest interfejs RJ45, a najczęstszym zastosowaniem jest interfejs karty sieciowej.

RJ45 to rodzaj różnych złączy; Głowice RJ45 mają dwie różne metody, w zależności od kolejności linii, jedna jest pomarańczowo-biała, pomarańczowa, zielono-biała, niebieska, niebiesko-biała, zielona, ​​brązowo-biała i brązowa; drugi to Są zielone i białe, zielone, pomarańczowe i białe, niebieskie, niebieskie i białe, pomarańczowe, brązowo-białe i brązowe; dlatego istnieją dwa rodzaje linii wykorzystujących złącza RJ45: linia prosta i linia krzyżowa.

Interfejs karty sieciowej RJ45

Interfejs 10 100base tx RJ45 to powszechnie używany interfejs Ethernet, który obsługuje adaptacyjne prędkości połączenia sieciowego 10M i 100M. Istnieją dwa typy powszechnych interfejsów RJ45: typy DTE używane w kartach sieciowych Ethernet, interfejsach Ethernet routera itp. oraz przydatny typ DCE w przełącznikach itp. DTE można nazwać „urządzeniem końcowym danych”, a DCE można nazwać „urządzeniem danych sprzęt komunikacyjny". W pewnym sensie sprzęt DTE nazywany jest „aktywnym sprzętem komunikacyjnym”, a sprzęt DCE nazywany jest „pasywnym sprzętem komunikacyjnym”. Gdy dwa urządzenia tego samego typu korzystają z interfejsu RJ45 do łączenia i komunikacji, do połączenia muszą używać kabla krosowanego.

Wtyczka kabla sieciowego RJ45

Wtyczka kabla sieciowego typu RJ45, znana również jako wtyczka kryształowa, ma łącznie osiem żył i jest szeroko stosowana do łączenia kabli sieciowych (zwanych kablami kategorii 5 lub skrętką) pomiędzy urządzeniami sieciowymi użytkowników szerokopasmowego Internetu LAN i ADSL.
