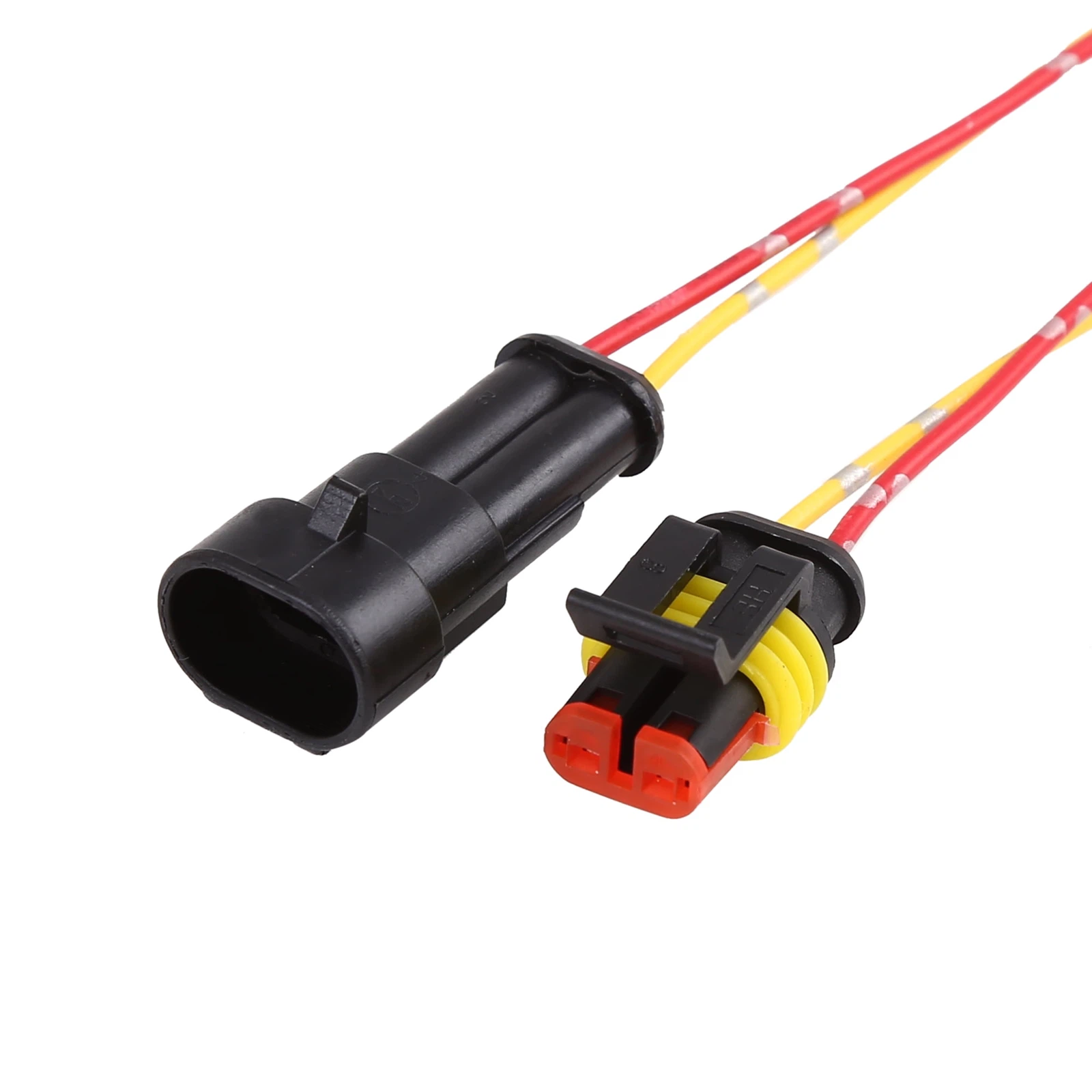

W wymagającym świecie inżynierii samochodowej każdy element musi wytrzymać okres ciągłego ruchu. Wśród nich złącza elektryczne-często liczone w setkach lub tysiącach na pojazd-stawiają czoła wyjątkowemu i nieubłaganemu przeciwnikowi: zmęczeniu-wywołanemu wibracjami. Wymóg, aby złącza samochodowe spełniały wyjątkowo rygorystyczne normy dotyczące wibracji i zmęczenia mechanicznego, nie jest specyfikacją arbitralną; jest to niepodlegający-negocjacjom imperatyw dotyczący bezpieczeństwa, funkcjonalności i trwałości pojazdów. W przeciwieństwie do stacjonarnych urządzeń konsumenckich, samochód jest platformą ciągłych, wieloosiowych-wibracji, w której ciągłość elektryczna nie może być kwestią „czy”, ale gwarancją „jak długo”.
Bezlitosne środowisko wibracji samochodowych
Profil wibracji pojazdu jest złożony, wszechobecny i destrukcyjny:
- Wielo-osiowe i szerokie spektrum:Wibracje pochodzą z silnika, skrzyni biegów, niedoskonałości nawierzchni i dynamiki podwozia. Występują one we wszystkich trzech osiach (X, Y, Z) i w szerokim spektrum częstotliwości, od przechyłów nadwozia o niskiej-częstotliwości po harmoniczne-silnika o wysokiej częstotliwości.
- Ciągłe i skumulowane:To nie jest wydarzenie sporadyczne. W okresie eksploatacji pojazdu wynoszącym 150000+ mil złącze może wytrzymać miliardy cykli naprężeń. To sprawia, że wibracje są głównym czynnikiem powodującym zmęczenie materiału i mechanizmy zużycia, które powoli pogarszają wydajność.
- Wzmocnione w kluczowych lokalizacjach:Złącza w komorze silnika, w skrzyni biegów lub w zawieszeniu/wnęce koła poddawane są działaniu największych sił przeciążenia, co sprawia, że ich kryteria projektowe są najbardziej rygorystyczne.
Mechanizm uszkodzenia rdzenia: korozja cierna
Najbardziej podstępnym wpływem wibracji na złącza nie jest rażące uszkodzenie mechaniczne, ale mikroskopijne zjawisko zwane korozją cierną. Jest to główny powód, dla którego standardy wibracji są tak istotne.
- Proces:Pod wpływem wibracji dopasowany sworzeń i gniazdo podlegają mikroskopijnemu-ruchowi względnemu (zwykle w zakresie 10–100 mikrometrów). Ten ruch wystarczy, aby przebić się przez cienką, ochronną powłokę (zwykle z cyny lub złota) na stykach.
- Reakcja chemiczna:Odsłonięty metal nieszlachetny (zwykle stop miedzi) utlenia się w obecności powietrza i wilgoci. Tlenek ten (np. tlenek miedzi) jest twardym, nieprzewodzącym- materiałem ceramicznym.
- Konsekwencja elektryczna:Cząsteczki tlenku gromadzą się na powierzchni styku, działając jako izolator. Powoduje to dramatyczny i niestabilny wzrost rezystancji styku (CRES).
- Niepowodzenie:Podwyższona rezystancja styków prowadzi do spadku napięcia, problemów z integralnością sygnału, lokalnego nagrzewania (straty I²R), a ostatecznie do sporadycznych połączeń lub całkowitej awarii obwodu. W pojazdach objawia się to sporadycznymi awariami czujników, lampkami ostrzegawczymi, awariami systemów informacyjno-rozrywkowych lub awariami układu napędowego.
Odpowiedź branży: rygorystyczne standardy dotyczące testów wibracyjnych
Aby symulować okres wibracji pojazdu w skompresowanych ramach czasowych, przemysł motoryzacyjny opracował rygorystyczne i ustandaryzowane testy walidacyjne. Są one zapisane w specyfikacjach, takich jak USCAR-2 (USA), LV214 (niemiecki producenci samochodów) i różnych normach ISO.
- Profile wibracji sinusoidalnych i losowych:Testuje złącza pod kątem kontrolowanych-przemiatań częstotliwości i realistycznych, losowych widm wibracji, które naśladują rzeczywiste dane drogowe.
- Monitorowanie-na miejscu:Co najważniejsze, złącza ulegają wibracjom, gdy są pod napięciem elektrycznym i pod obciążeniem. Przez obwód przepływa ciągły „prąd monitorujący” o niskim-poziomie w celu wykrycia wszelkich chwilowych nieciągłości lub skoków rezystancji przekraczających rygorystyczny próg (np. przerwa trwająca 1 mikrosekundę lub wzrost o 1 om). Wychwytuje to sporadyczne awarie, które są cechą charakterystyczną frettingu.
- Cykl temperatury i wilgotności:Często przeprowadzane w połączeniu z cyklami termicznymi (np. badania temperatury/wilgotności/wibracji, THV) w celu przyspieszenia procesów korozji i replikacji w-warunkach kaptura.
- Test „8 wzorców”:Standardowa sekwencja trwałości, która łączy wibracje, cykle termiczne i wstrząsy mechaniczne, reprezentująca pełny cykl życia złącza.
Strategie projektowania mające na celu pokonanie zmęczenia wibracyjnego
Aby przejść te testy i zapewnić niezawodność w terenie, inżynierowie zajmujący się złączami stosują wielo-aspektowe podejście do projektowania:
1) Projekt kontaktu i materiały:
- Projekty o dużej-normalnej sile:Zwiększenie normalnej siły sprężyny końcówki żeńskiej poprawia docisk styku, co ogranicza mikro-ruchy i zapewnia lepszą-elektryczną szczelność gazową.
- Powłoki-odporne na ścieranie:Przejście z czystej cyny (podatnej na ciernie) na złocone-stopy cyny lub srebra lub stosowanie smarów specjalnie opracowanych w celu zapobiegania tworzeniu się tlenków i zużyciu.
- Systemy kontaktowe z podwójną- lub wieloma-wiązkami:Konstrukcje te zapewniają redundantne punkty styku, dzięki czemu nawet w przypadku uszkodzenia jednego punktu pozostaje alternatywna ścieżka prądu.
2) Obudowa złącza i architektura blokowania:
- Solidne zamki główne i dodatkowe:Obudowa złącza musi być wyposażona w zatrzask CPA (zapewnianie położenia złącza) i blokadę TPA (zapewnianie położenia zacisku). Cechy te zapobiegają rozłączaniu się złącza i cofaniu się zacisków na skutek wibracji.
- Odciążenie naprężeń i zarządzanie przewodami:Odpowiednie przelotki kablowe i zaciski odciążające mają kluczowe znaczenie, aby zapobiec przenoszeniu energii wibracji bezpośrednio na delikatne złącze zaciskane między końcówką a przewodem, co jest częstym miejscem awarii.
3) Integracja systemu:
- Bezpieczne punkty mocowania:Złącza muszą być zaprojektowane ze zintegrowanymi wspornikami lub zakładkami w celu bezpiecznego montażu do nadwozia pojazdu lub jego elementu, zapobiegając rezonansowi całego zespołu.
- Modułowość i uszczelnienie:Wiele złączy zawiera przelotki uszczelniające; muszą one zachować swoje właściwości elastomerowe i odporność na odkształcenie po ściskaniu przez cały okres wibracji, aby zapobiec wnikaniu wilgoci.
Wniosek: Podstawowy filar elektryfikacji samochodów
W miarę jak pojazdy ewoluują w kierunku platform elektrycznych (EV) i autonomicznych (ADAS), znaczenie złączy odpornych na wibracje-jeszcze wzrasta. Pojazdy elektryczne przenoszą wyższe prądy i są bardziej czułe sieci czujników niskiego-napięcia, gdzie stabilna rezystancja styków ma ogromne znaczenie dla bezpieczeństwa akumulatorów i dokładności systemu sterowania. Złącze nie jest już mostem pasywnym, ale aktywnym elementem bezpieczeństwa.
Spełnienie rygorystycznych norm dotyczących zmęczenia wibracjami jest zatem świadectwem jakości złącza i warunkiem wstępnym jego stosowania w nowoczesnych pojazdach. Reprezentuje triumf inżynierii w tworzeniu stabilnego, statycznego połączenia elektrycznego w głęboko dynamicznym świecie mechanicznym. Zarówno dla producentów samochodów, jak i dostawców jest to nieustanne dążenie do zerowych przerw w dostawie prądu-, które gwarantuje, że każde połączenie będzie tak niezawodne, jak sam pojazd.
