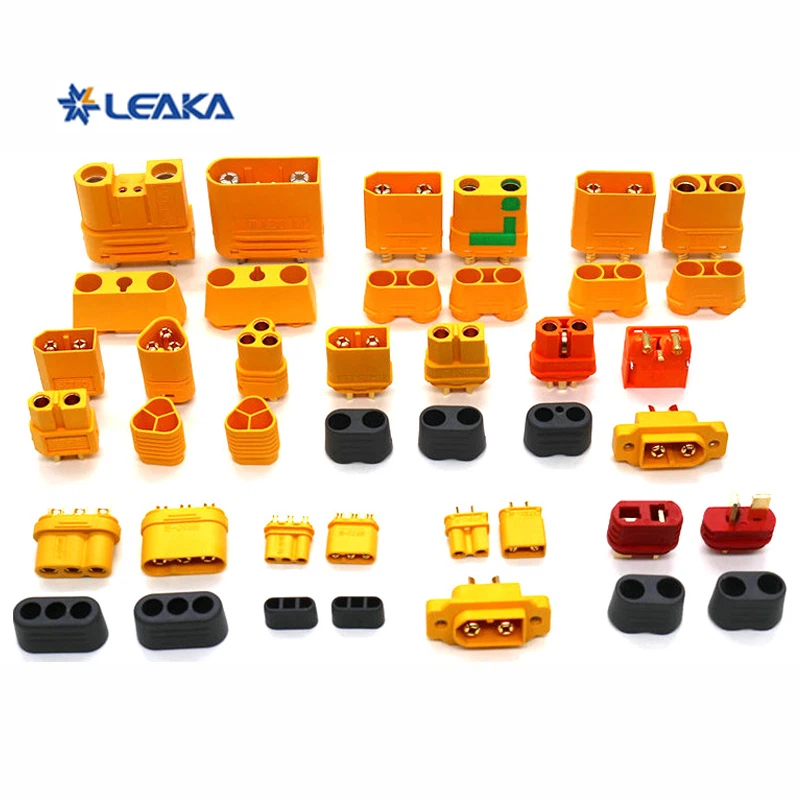

W szybko zmieniającym się środowisku pojazdów elektrycznych (EV), systemów magazynowania energii i automatyki przemysłowej złącza-wysokonapięciowego służą jako krytyczne arterie przenoszące energię od źródła do obciążenia. Gdy napięcie systemu wzrasta z 400 V do 800 V i więcej, margines błędu drastycznie maleje. Pojedyncza awaria izolacji może skutkować katastrofalnym wyładowaniem łukowym, zniszczeniem sprzętu, pożarem lub-zagrażającym życiu porażeniem prądem elektrycznym. Właśnie dlatego badanie wytrzymałości dielektrycznej-powszechnie znane jako badanie wysokiego napięcia-nie jest jedynie kontrolą jakości, ale absolutną walidacją zdolności złącza do bezpiecznego utrzymywania wysokiego napięcia. Bez niego złącze to tylko zbiór metalu i plastiku z niezweryfikowaną obietnicą izolacji.
Definiowanie testu: sprawdzanie, czy izolacja może wytrzymać
Testowanie wytrzymałości dielektrycznej polega na przyłożeniu napięcia znacznie wyższego niż znamionowe napięcie robocze złącza między wszystkimi przewodami-przewodzącymi prąd oraz między przewodami a obudową złącza lub masą. Cel jest dwojaki:
- Aby sprawdzić odpowiednią izolację: Test potwierdza, że materiały izolacyjne (tworzywa sztuczne, szczeliny powietrzne, drogi upływu) mogą wytrzymać naprężenia elektryczne bez zniszczenia.
- Aby wykryć wady produkcyjne: Ujawnia wady, takie jak nadmierna redukcja upływu, uszkodzona izolacja, nieprawidłowy montaż lub zanieczyszczenia przewodzące, które mogą nie być widoczne, ale tworzą ukryte ścieżki awarii.
Przyłożone napięcie wynosi zazwyczaj 2 x (napięcie znamionowe) + 1000 V w przypadku testów prądu przemiennego lub 1,414 razy większa w przypadku testów prądu stałego i jest utrzymywane przez określony czas-zwykle 60 sekund w przypadku badania typu lub 1–2 sekundy w przypadku kontroli linii produkcyjnej. Wynik pozytywny nie wymaga przebicia dielektryka (nagłego udaru prądowego), przeskoku lub wyładowania łukowego, a prąd upływowy pozostaje poniżej określonych limitów (np.<1mA DC or <5mA AC for automotive applications).
Fizyka awarii: co ujawnia test
W swej istocie system izolacji złącza-wysokiego napięcia jest definiowany przez trzy krytyczne parametry: prześwit (najkrótsza odległość w powietrzu), prąd pełzający (najkrótsza odległość wzdłuż powierzchni izolacyjnych) i wytrzymałość dielektryczną stałych materiałów izolacyjnych. Test wytrzymałości dielektrycznej napręża wszystkie trzy jednocześnie.
Test ujawnia kilka potencjalnych trybów awarii:
- Niewystarczający prąd pełzający lub prześwit: w zminiaturyzowanych konstrukcjach ścieżka między stykami-wysokiego napięcia a masą może być zbyt krótka, co umożliwia śledzenie lub wyładowanie łukowe na powierzchni, szczególnie w zanieczyszczonych lub wilgotnych warunkach.
- Pustki lub zanieczyszczenia w izolatorach: Pęcherzyki powietrza uwięzione w formowanym plastiku lub przewodzącym pyle na powierzchniach wewnętrznych mogą stać się miejscami jonizacji, prowadząc do wyładowań niezupełnych i ostatecznego uszkodzenia.
- Uszkodzenie zespołu: podczas montażu kabla źle zaciśnięta końcówka, uszkodzona izolacja przewodu lub końcówka niecałkowicie osadzona we wgłębieniu może zmniejszyć efektywne odległości upływu, tworząc ukryty-punkt wysokiego ryzyka.
- Degradacja materiału: Z biegiem czasu izolacja może wchłaniać wilgoć, wydzielać plastyfikatory lub ulegać atakowi chemicznemu. Test dielektryczny, szczególnie w połączeniu z warunkowaniem środowiskowym, sprawdza, czy materiały zachowują swoje właściwości izolacyjne w najgorszych-warunkach.
Standardy i ograniczenia: regulowana konieczność
Złącza wysokonapięciowe- podlegają rygorystycznemu zestawowi rygorystycznych norm międzynarodowych i{1} branżowych, które wymagają testowania dielektrycznego:
- IEC 61984 (Wymagania bezpieczeństwa dotyczące złączy -): Ta norma zbiorcza określa napięcia testowe w zakresie od 0,37 kVac do 4,26 kVac dla napięć znamionowych do 1000 V, trwające 60 sekund. W przypadku wyższych wartości znamionowych napięcia testowe mogą osiągnąć 6,6 kVac.
- ISO 6469-3 (Elektryczne pojazdy drogowe – Specyfikacje bezpieczeństwa): W szczególności w przypadku komponentów pojazdów elektrycznych norma ta określa poziomy napięcia testowego w oparciu o maksymalne napięcie robocze. Na przykład system 600 V można testować przy napięciu 3000 V DC. Limity prądu upływowego są ściśle przestrzegane.
- LV 215 (niemiecka norma samochodowa): powszechnie stosowana w przypadku złączy samochodowych-wysokonapięciowego. Określa testowanie dielektryczne wszystkich elektrycznie nie-identycznych przewodników, styków z obudową i styków z ekranem, przy spełnieniu kryterium pozytywnego braku przebić i wycieków poniżej określonych progów.
- QC/T 1067.1 (chińska norma dotycząca złączy samochodowych): norma ta obejmuje „wytrzymałość dielektryczną izolacji” jako obowiązkowy test dla złączy samochodowych zarówno niskiego, jak i wysokiego-napięcia (60 V do 600 V), wymagający określonych sekwencji testów i kryteriów akceptacji.
Więcej niż „Zaliczony/Niezaliczony”: wartość kompleksowych testów
Test wytrzymałości dielektrycznej nie jest jedynie binarnym wskaźnikiem „go/nie”-. Prawidłowo wykonane-często przy użyciu programowalnych testerów wysokiego napięcia z wielo-systemami przełączania punktów-dostarcza bezcennych danych:
- Profilowanie prądu upływowego: Monitorowanie prądu upływowego przez cały czas trwania testu może ujawnić trendy degradacji izolacji, a nie tylko katastrofalną awarię.
- Korelacja z innymi testami: W połączeniu z pomiarem rezystancji izolacji (zwykle wykonywanym przy napięciu 500 V lub 1000 V DC) zapewnia pełny obraz stanu izolacji. Podczas gdy rezystancja izolacji potwierdza brak dużych ścieżek upływu, wytrzymałość dielektryczna dowodzi, że izolacja może przetrwać rzeczywiste-przepięcia, takie jak przepięcia przełączające lub uderzenia pioruna.
- Kontrola procesu: w przypadku produkcji-na dużą skalę zautomatyzowane testy dielektryczne zintegrowane z liniami produkcyjnymi działają jak ostateczna bramka zabezpieczająca, wychwytująca błędy montażowe przed wysyłką produktów.
Implikacje projektowe: budowanie na potrzeby testu
Pozytywne testy wytrzymałości dielektrycznej rozpoczynają się na etapie projektowania. Inżynierowie muszą:
- Optymalizacja upływu i prześwitu: Układy muszą utrzymywać odpowiednie odległości separacji, biorąc pod uwagę stopień zanieczyszczenia i czynniki obniżające wartość znamionową wysokości (zgodnie z prawem Paschena napięcie przebicia spada na większych wysokościach z powodu niższego ciśnienia powietrza).
- Wybierz wytrzymałe izolatory: Materiały muszą charakteryzować się wysoką wytrzymałością dielektryczną, wysokim współczynnikiem śledzenia porównawczego (CTI) i stabilnością pod wpływem naprężeń termicznych i wilgoci. Ceramika,-wysokosprawne tworzywa konstrukcyjne (PPS, PEEK) i określone gatunki tworzyw termoutwardzalnych są powszechnie wybieranymi materiałami.
- Uwzględnij odprężanie: Ostre krawędzie przewodów i zacisków koncentrują pola elektryczne. Zaokrąglone geometrie i płynne przejścia pomagają równomiernie rozłożyć naprężenia, zmniejszając ryzyko wyładowań koronowych.
Wniosek: Bezkompromisowy mandat w zakresie bezpieczeństwa
W przypadku złączy-wysokiego napięcia izolacja nie jest funkcją pasywną; jest podstawową barierą chroniącą życie i mienie. Testy wytrzymałości dielektrycznej to jedyny ostateczny sposób udowodnienia, że bariera jest nienaruszona i zdolna do działania w najbardziej wymagających warunkach. Weryfikuje projekt, weryfikuje proces produkcyjny i zapewnia, że złącze może bezpiecznie pomieścić ogromną energię elektryczną, do przenoszenia której jest przeznaczone.
W miarę wzrostu gęstości mocy i zwiększania się napięcia systemów w kierunku 1000 V i więcej, rola rygorystycznych, opartych na standardach-testów dielektrycznych staje się coraz ważniejsza. W dziedzinie-wysokiego napięcia złącze, które nie zostało-testowane pod kątem ciśnienia, to złącze, którego bezpieczeństwo jest jedynie teoretyczne. Test wytrzymałości dielektrycznej potwierdza, że jest sprawdzony, certyfikowany i gotowy do użytku w prawdziwym świecie,-w którym awarie nie wchodzą w grę.
