Złącze M12należy do serii złączy elektrycznych (typu M5 do M12, określanego przez średnicę jego gwintu zewnętrznego). M12 jest zgodny z iec-61076-2-101. Są bardzo uniwersalnym typem produktu, a producenci zapewniają więcej mechanizmów blokujących i innych opcji. Zgodnie ze standardem złącze jest wymienne i kompatybilne wstecznie z innymi interfejsami M12 o tym samym kodzie. Mogą obsługiwać wymagania dotyczące przepustowości do 10Gb/s i obsługują protokoły PROFINET, SPE i Fieldbus.
01 Standardowy
Złącze M12 jest zgodne z normą iec61076-2-101:2012. Oryginalna norma IEC została opublikowana w 2003 roku i jest aktualizowana po raz trzeci. W 2021 roku nowy standard push-pull M12, a mianowicie iec61076-2-010, został wydany w 2021 roku.
02 Kod

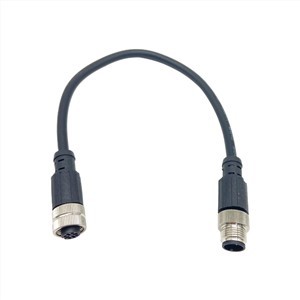

Aby zapobiec niezgodności, okrągłe złącza serii M mają specjalne opcje kodowania w celu zdefiniowania liczby i rozmieszczenia pinów. M12 ma typ A (3-17 bieguny), typ B (2, 4 lub 5 biegunów, używany głównie w aplikacjach Profibus i INTERBUS), typ C (3 do 6 biegunów, w tym podwójne gniazdo na klucze, aby zapobiec niedopasowaniu), typ D (4 bieguny, sprzęt obiektowy Ethernet, PROFINET i EtherCAT oraz przemysłowe kable CAT5e), typ K (5 biegunów [4 plus PE], prąd znamionowy 630 V AC / DC) typ L (4-biegun lub {{ 14}}biegun [4 plus PE], prąd znamionowy 16a, napięcie znamionowe 63V AC/DC), typ s (3-biegun [2 plus PE] lub 4-biegun [3 plus PE]), Typ T (do podłączenia zasilania DC, 4-biegun, 12a), typ X (8-biegun, 10Gb/s), typ Y (jeden kabel przesyła zasilanie i dane, co wygląda jak y z metalowym kodem ). zdjęcie
03 Materiały
Materiały metalowe użyte w obudowie M12 obejmują stal nierdzewną, mosiądz, miedź i stopy.
04 Wytrzymałość
Wytrzymałe złącze M12 i jego kabel zostały zaprojektowane tak, aby zapewnić wysoką niezawodność i wydajność w trudnych warunkach środowiskowych, w tym w tych charakteryzujących się ekstremalną temperaturą, promieniowaniem, szorstką obróbką, chemikaliami i innymi czynnikami środowiskowymi.
05 Pieczęć
Złącza M12 dostępne są w wersjach IP67, IP68 i IP69. Wodoodporność i uszczelnienie są szczególnie ważne w konfiguracjach płynowych i pneumatycznych.
06 Zakłócenia elektromagnetyczne
Zakłócenia o częstotliwości radiowej (RFI) są ważnym problemem w użytkowaniu sprzętu elektronicznego. Dostępne są ekranowane i nieekranowane złącza i kable do montażu.
07 Zalety operacyjne
Złącza M12 są zaprojektowane tak, aby zapewnić szybkie i proste połączenia nawet w trudnych warunkach. Mają gwintowany mechanizm blokujący push-pull, opcje dopasowania żaluzji, kluczowanie, kodowanie kolorami i opcje diod LED, które mogą zwiększyć gwarancję dopasowania. I mają silną kompatybilność.
